電廠除氧器水箱防腐 重要的是什么涂料

　　而是基底的除銹，除銹做不好，你涂再好的涂料效果也會(huì)大打折扣，電廠除氧器水箱防腐以聚脲為主，主要考慮防腐層是否會(huì)放出雜質(zhì)影響水質(zhì)。

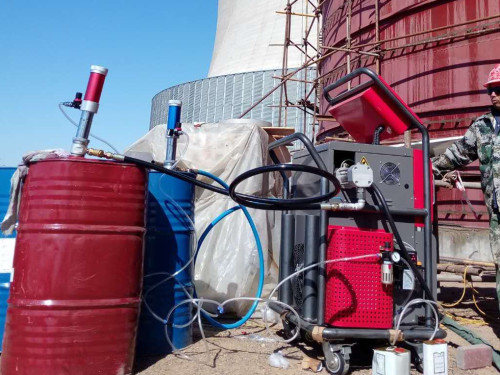

上圖：電廠除氧器水箱防腐聚脲噴涂案例 H5800聚脲噴涂機(jī)

　　對(duì)水質(zhì)有要求的話，要用飲水設(shè)備專用涂料。這個(gè)國家有標(biāo)準(zhǔn)。

　　電廠除氧器水箱防腐的物理原理就是以防腐涂層將被保護(hù)材料與外界的腐蝕性物質(zhì)隔離開。防銹涂料的物理原理就是使用成膜劑來獲得致密的防腐涂層，來隔離防腐作用對(duì)被保護(hù)材料的傷害，防腐的電化學(xué)作用是指在防銹涂料中添加一些特殊的物質(zhì)，這樣在水分和氧氣通過防銹涂料時(shí)會(huì)發(fā)生反應(yīng)而形成防腐離子，使鋼鐵等金屬的表面鈍化，從而阻止金屬離子的溶出，到達(dá)重防腐的目的。

　　電廠除氧器水箱防腐涂裝施工方法

　　（1）工作環(huán)境：環(huán)境溫度低于5℃或高于40℃，或相對(duì)濕度高于80%時(shí)，不宜施工。在整個(gè)涂裝施工過程中鋼板溫度應(yīng)保持在露點(diǎn)溫度3℃以上。

　　（2）預(yù)涂：涂料應(yīng)嚴(yán)格按廠家提供的產(chǎn)品說明進(jìn)行配制。對(duì)于型材后面、鋼板自由邊、切割小孔及人孔，焊縫等難以施工的部位需進(jìn)行預(yù)涂。預(yù)涂要用刷子或滾筒進(jìn)行，對(duì)焊縫采用刷涂，有時(shí)也可使用窄口徑的噴槍。

　　（3）采用噴涂法施工時(shí)，應(yīng)用力均勻，朝同一方向噴涂，避免表面起毛，每遍方向可不同。

　　（4）采用手工滾筒施工時(shí)，滾筒蘸料應(yīng)均勻，不宜過多，滾涂時(shí)用力應(yīng)均勻且不宜過大，并應(yīng)保持勻速，滾筒應(yīng)沿同一方向滾壓，每遍方向可不同。

　　電廠除氧器水箱防腐性能指標(biāo)：

　　1、拉伸強(qiáng)度（Mpa）： 高可達(dá)28；

　　2、邵氏硬度：A50-D85；

　　3、扯斷伸長率（%）： 高可達(dá)1000；

　　4、撕裂強(qiáng)度（N/mm）：43-105；

　　5、100%模量（Mpa）：3.44-13.8；

　　6、低溫柔韌性（-40°C）：無裂紋；

　　7、耐磨性（750g/500r）mg：≤40。

　　電廠除氧器水箱防腐應(yīng)用領(lǐng)域：

　　水利電力、石油化工、軍事領(lǐng)域、污染防治、市政交通、海洋海工、文體工程、水上樂園等。

　　電廠除氧器水箱防腐優(yōu)勢特點(diǎn)：

　　1、施工快捷：固化快（10s凝膠1min達(dá)步行強(qiáng)度）；施工快，停工短（>1000平米）；不注掛；一次性施工達(dá)到厚度；

　　2、性能優(yōu)異：物理性能；耐介質(zhì)性能（酸堿鹽）；對(duì)溫度濕度不敏感；致密，超鏈接縫；

　　3、安全環(huán)保：100%固含量；無VOC揮發(fā)；

　　4、隨需而變：顏色可調(diào)；軟硬度可調(diào)。
